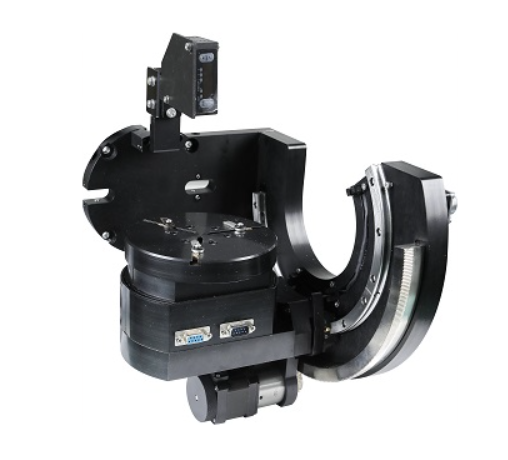

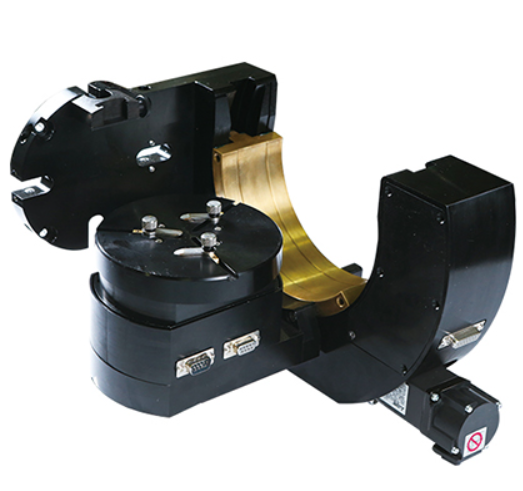

ملٹی فنکشنل انٹیگریٹڈ پیمائش اٹیچمنٹکی طرف سے تیارڈنڈونگ ٹونگڈا ٹیکنالوجی کمپنی لمیٹڈ, ایک درست طریقے سے ڈیزائن کیا گیا اور طاقتور نمونہ تجزیہ پلیٹ فارم ہے۔ وسیع زاویہ والے گونیومیٹر پر نصب، یہ ایکس رے تجزیاتی آلات کی صلاحیتوں کو نمایاں طور پر بڑھاتا ہے، پلیٹ مواد، بلک مواد، اور سبسٹریٹس پر پتلی فلموں کے متنوع اور جدید تجزیہ کو قابل بناتا ہے۔

بنیادی افعال اور تکنیکی خصوصیات

اس نمونے کے مرحلے کی بنیادی قدر اس کے ملٹی فنکشنل انضمام میں ہے، جو بنیادی طور پر تین اہم شعبوں میں لاگو ہوتی ہے:

مواد کی ساخت کا تجزیہ: بالکل درست طریقے سے مرحلے کی شناخت اور واقفیت کی ڈگری کا پتہ لگاتا ہے، مواد کی کرسٹل ساخت اور ساخت (ترجیحی واقفیت) کی تحقیق کے لیے اہم ڈیٹا فراہم کرتا ہے۔

تناؤ کی جانچ: بقایا تناؤ کی جانچ اور تجزیہ کے لیے استعمال کیا جا سکتا ہے، جو پہننے کی مزاحمت، دھات اور کرامک مواد کی مشینی صلاحیت، اور ملٹی لیئر فلموں کے ڈیلامینیشن کے خطرے کا جائزہ لینے کے لیے ضروری ہے۔

پتلی فلم کا تجزیہ: خاص طور پر پتلی فلموں کے نمونوں کے لیے ڈیزائن کیا گیا ہے، پتلی فلموں کی ہوائی جہاز میں ساختی جانچ کو قابل بناتا ہے، خاص طور پر کثیر سطحی فلموں جیسے مقناطیسی فلموں اور دھات کی سطح کو سخت کرنے والی فلموں کے تجزیہ کے لیے موزوں ہے۔

تکنیکی ڈیزائن کے لحاظ سے، اس اٹیچمنٹ میں ایک ملٹی ایکسس لنکیج سسٹم ہے جو نمونے کی کرنسی کی ٹھیک ایڈجسٹمنٹ کو قابل بناتا ہے:

α-محور (جھکاؤ): -45° سے 90° کی حرکت کی حد پیش کرتا ہے۔

β-محور (اندر ہوائی جہاز کی گردش): مکمل 360° گردش فراہم کرتا ہے۔

x, y, z محور: ±10 ملی میٹر کی ترجمے کی حد فراہم کریں، نمونے کے علاقے کی درست پوزیشننگ کی سہولت فراہم کریں۔

تمام محور 0.001° یا 0.001mm کے عمدہ قدم کے ساتھ حرکت کرتے ہیں، انتہائی اعلی پوزیشننگ کی درستگی اور پیمائش کی تکرار کو یقینی بناتے ہیں۔ پیمائش کے طریقوں کے بارے میں، یہ ٹرانسمیشن اور ریفلیکشن دونوں طریقوں کا استعمال کرتے ہوئے پول فگر ٹیسٹنگ کی حمایت کرتا ہے، اور آئی ایس او جھکاؤ یا ضمنی جھکاؤ کا طریقہ استعمال کرتے ہوئے تناؤ کی جانچ کرتا ہے، مختلف تحقیقی اور صنعتی معائنہ کی ضروریات کے مطابق لچکدار طریقہ کار پیش کرتا ہے۔

دی ملٹی فنکشنل انٹیگریٹڈ پیمائش اٹیچمنٹ ایک ملٹی ڈگری آف فریڈم پریسجن موشن پلیٹ فارم ہے۔ یہ نہ صرف گھماؤ کی صلاحیت رکھتا ہے بلکہ مختلف موشن موڈز جیسے جھکاؤ اور ترجمہ کو بھی مربوط کرتا ہے، خاص طور پر زیادہ جدید اور پیچیدہ تجزیاتی کاموں جیسے کہ ساخت، تناؤ، اور پتلی فلم میں جہاز کے ڈھانچے کا تجزیہ کرنے کے لیے ڈیزائن کیا گیا ہے۔

پرائمری ایپلیکیشن فیلڈز

اپنی طاقتور خصوصیات سے فائدہ اٹھاتے ہوئے، یہ منسلکہ متعدد جدید شعبوں میں وسیع پیمانے پر استعمال ہوتا ہے، بشمول لیکن ان تک محدود نہیں:

دھات کے مجموعی ڈھانچے کا اندازہ (مثال کے طور پر، رولڈ پلیٹوں میں)۔

سیرامک ​​واقفیت کا اندازہ۔

مختلف دھاتوں اور سیرامک ​​مواد کی بقایا تناؤ کی جانچ۔

سطح کی آکسیڈیشن/نائٹرائڈیشن فلموں کا تجزیہ (مثال کے طور پر، اعلی درجہ حرارت والی سپر کنڈکٹنگ پتلی فلموں، دھاتی پلیٹوں پر)۔

شیشے، سلکان ویفرز، اور دھاتی سبسٹریٹس پر ملٹی لیئر فلموں کا تجزیہ۔

خلاصہ میں، یہملٹی فنکشنل انٹیگریٹڈ پیمائش اٹیچمنٹ سےڈنڈونگ ٹونگڈاایک اعلی درجے کا سامان ہے جو ایکس رے ڈفریکشن سسٹم کی تجزیاتی صلاحیتوں کو کافی حد تک بڑھاتا ہے۔ یہ مواد سائنس کی تحقیق اور درست صنعتی معائنہ کے لیے ایک طاقتور ٹول ہے۔
